這些電線電纜小常識無論作為一個電力電纜人，還是其他行業的人員，都應該點進來看看，因?yàn)榭梢詫?duì)你以后生活中買電線有幫助。

一.電線電纜中BV、BLV等符號含義

這些符號都是電線的一些型號，B系列歸類屬于布電線，所以開頭用B，電壓：300/500V 電線按用途分為電磁線和通用絕緣電線。絕緣電線又稱為布電線。

絕緣電線（布電線）是指包覆絕緣層的電線，包括各種連接線、安裝線。

V就是PVC聚氯乙烯，也就是（塑料）

L就是鋁芯的代碼

T就是銅芯的代碼（一般省略不寫）

R就是(軟)的意思，要做到軟，就是增加導體根數

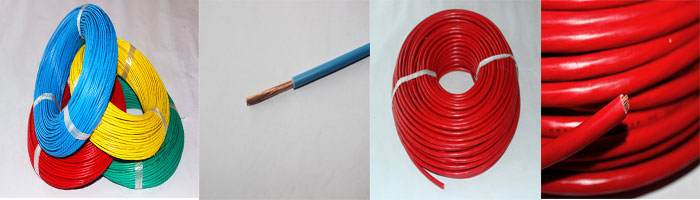

BV銅芯聚氯乙烯絕緣電線

BLV鋁芯聚氯乙烯絕緣電線

BVR銅芯聚氯乙烯絕緣軟電線

以上電線結構：導體+絕緣

拿2.5mm2為例：

BV是1根直徑1.78mm和7根0.68兩種

BLV是1根直徑1.78mm

BVR是19根直徑0.41mm

RV銅芯聚氯乙烯絕緣連接軟電線

它比BVR更軟，還是2.5是49根0.25mm銅絲

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線

比RV多了一層塑料護套

另外：我們常用的“護套線”

BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,就是2根BV線，在+一層白色的護套

二.什么是護套線

護套線結構示意圖

護套線是指帶有護套層的單芯或多芯電線，帶護套的較可靠。說白了，我們常用的“護套線”，一層白色聚氯乙烯護套，里面套著幾根BV線。這種線一般是銅芯導線，除了導線外面有一層絕緣層外，導線外面還有一層保護層。常用的護套線有RVV、BVV、RVVB、bvvb這幾種型號。護套線的可分為硬護套線和軟護套線兩種。根據應用環境和形狀分為圓護套線和扁護套線，圓護套線一般的是多芯，扁的一般是單芯。

三. BV電線電纜知識

BV電纜線：是銅芯聚氯乙烯絕緣電線電纜，簡稱塑銅線，是電線電纜中常用的一種線，也是我們?nèi)粘Ｉ钪薪佑|多的一種線。

導體材料：無氧銅

絕緣材料：PVC

顏色：黑，黃，藍，紅、棕、白等

工作溫度：60度，70度，95度

額定電壓：450/750V

敷設電纜（線）時環境溫度不低于零下15度。

電纜允許彎曲半徑：

電纜外徑（D）小于25mm者不小于4D；

電纜外徑（D）為25mm者及以上應不小于6D。

成品電纜（線）及電纜線芯須經工頻火花耐壓試驗。

電纜（線）的標志須按GB6995標準執行，標志應清晰、耐擦。

國標bv電線電纜用于交流額定電壓450/750V及以下或直流電壓1000V及以下的電器裝置、儀表、裝修、電信設備、動力照明和線路，可明敷或暗敷。

產品標準：GB5023.3-1997 JB8734-98 符合IEC CCC標準，國標bv電纜生產合格證必須印有3C認證標志。

四.ＷＤＺＲ-ＢＹＪ是什么意思

BYJ：銅芯交聯聚乙烯絕緣布電線450/750V

WDZR-BYJ：銅芯阻燃無鹵低煙交聯聚乙烯絕緣布電線450/750V

產品用途：本產品適用于額定電壓450/750V及以下建筑、電器、開關等動力裝置固定布線。
